产品特点
2、重复精度可达5arcsec
3、盘面运转平稳，顺畅，且快速定位
4、安装方便，旋转面可直接锁固工作物
5、寿命长，选用高硬度，高密度齿轮为材料
6、可配各种品牌伺服或步进马达
7、交期快
命名规则
|
DH130G05-N □□ |
|
|
命名段 |
含义 |
|
DH |
旋转平台 |
|
130 |
榴莲视频破解版外径130mm |
|
G |
G:行星减速机 T:直角减速机 |
|
05 |
减速比：5 |
|
N |
选配榴莲视频破解版：N伺服榴莲视频破解版；S步进榴莲视频破解版 |
|
□□ |
非标参数 |
技术参数(手机浏览时，可左右滑动表格）
|
适配马达 |
57步进马达 |
200/400W AC伺服马达 |
|
|
旋转平台轴承 |
交叉滚子轴承 |
||
|
减速比 |
1:05 |
1:10 |
1:18 |
|
容许转矩 |
52N.m |
78N.m |
78N.m |
|
转动惯量 |
15870*10¯⁶kg.㎡ |
||
|
允许转速 |
200r/min |
||
|
容许惯性载量 |
50N.m |
130N.m |
|
|
容许轴向载重 |
2000N.m |
||
|
定位精度 |
±0.5arcmin |
||
|
重复定位精度 |
±5arcmin |
||
|
旋转平台台面偏差 |
±0.005mm |
||
|
旋转平台平行度 |
±0.015mm |
||
|
旋转平台同心度 |
±0.01mm |
||
|
保护等级 |
IP40 |
||
|
重量 |
2.5kg |
||
★ 本公司产品不断更新，若有不符以实物为准，若有特殊尺寸要求，请联系本公司技术人员。

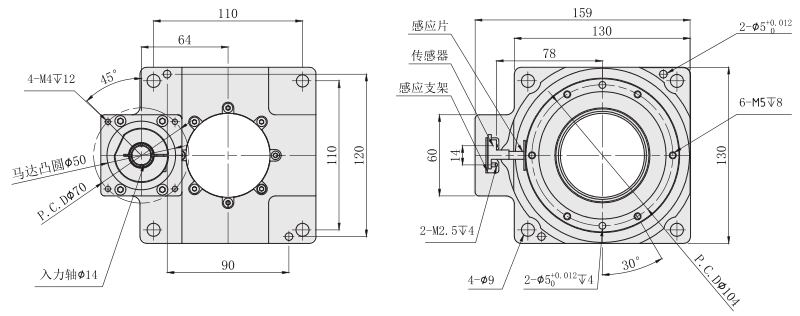

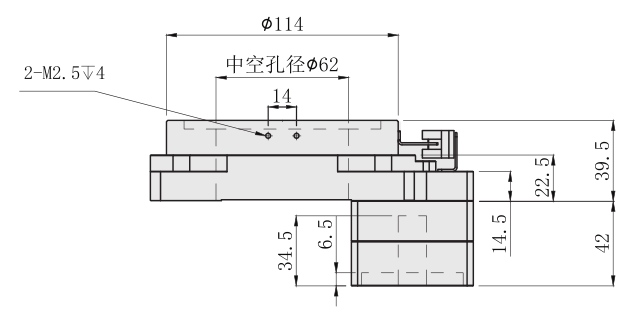

外形尺寸图（单位：mm）
